異種鋼接頭\SG-1208/25.4-M4605 Φ76×6 L=600mm SA213-TP347HFG/SA213-T91
SA-213T91（以下簡稱T91）與SA-213TP347HFG（以下簡稱TP347HFG）具有優良的高溫性能而被廣泛應用于電站鍋爐受熱面管屏制造，兩者之間的焊接屬于異種鋼焊接。
TP347HFG是在TP347H的基礎上，通過制造工藝優化、 改良開發出的提高抗高溫氧化性的新型奧氏體不銹鋼， 主要通過在管子最終成形前增加固溶軟化退火， 析出大量的鈮碳化物（NbC），微細的鈮 碳化物（NbC）的溶解和沉淀可以阻礙最終固溶處理過程中奧氏體晶粒的長大 ， 實現細化晶粒（可達到8級， ASME規定為8～10 級 ）比TP347H的晶粒（ASME規定為 7 級 ）更為細小。 通過細化晶粒， TP347HFG室溫、 高溫力學性能與TP347H基本相同， 而TP347HFG高溫持久強度、 高溫組織穩定性比TP347H都有了較大提高， 使得TP347HFG的抗熱疲勞性、 抗晶間腐蝕性和抗高溫氧化及剝離性能得到顯著的改善。
T91鋼是美國國立像樹嶺實驗室和美國燃燒工程公司冶金材料實驗室合作研制的新型馬氏體耐熱鋼， 是在9Cr1MoV鋼的基礎上降低含碳量， 嚴格限制S， P含量， 添加少量的V， Nb元素進行合金化。 2 種母材的化學成分及力學性能分別見表1~3。

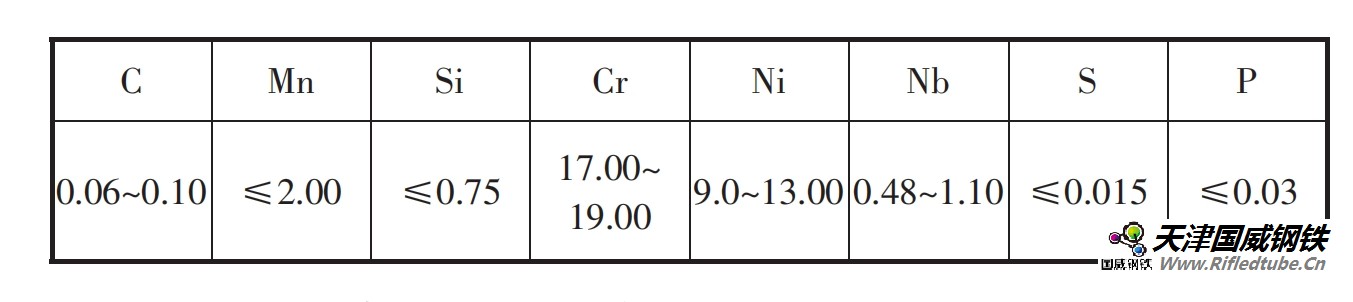

表 1 TP347HFG 鋼化學成分 （質量分數） （%）

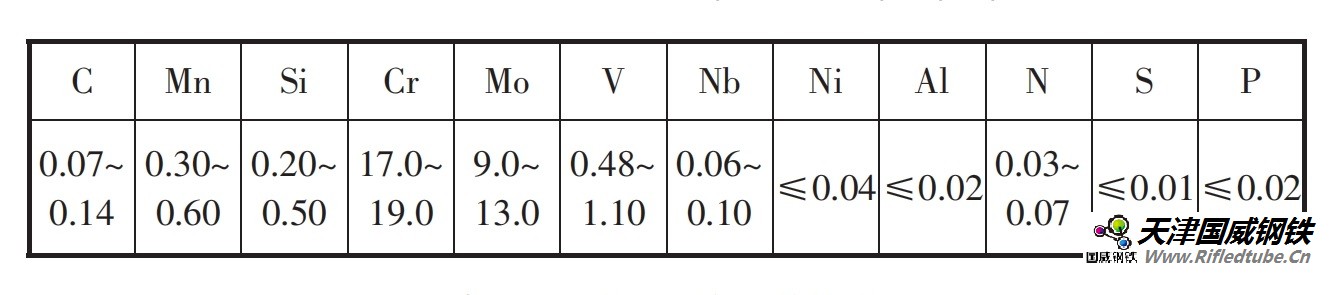

表 2 T91 鋼化學成分 （質量分數） （%）

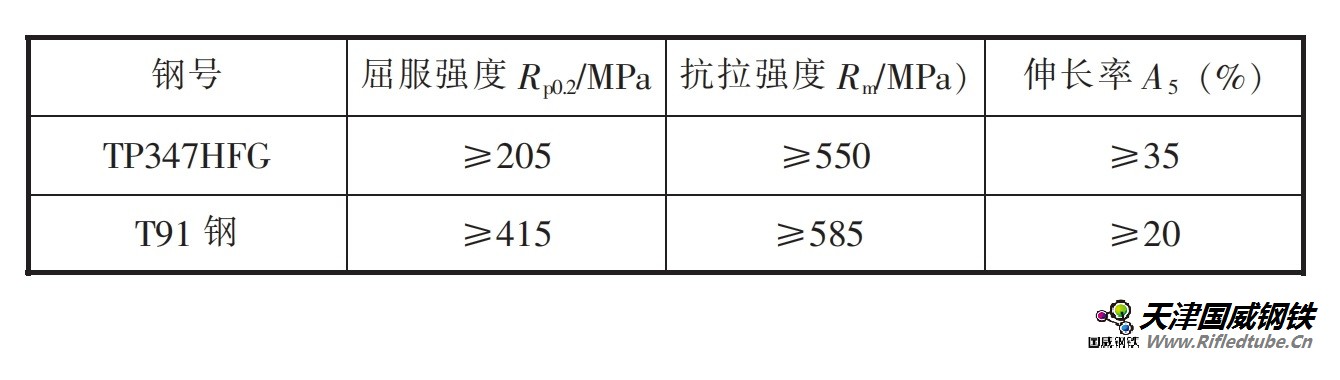

表 3 2 種鋼材的力學性能
異種鋼焊口為T91/TP347HFG對接，焊材為ERNiCr-3鎳基材料。ERNiCr－3 是 w（Ni）70％左右、 w（Cr）20％ 左右的鎳鉻鉬系鎳基合金焊絲。
根據DL/T438—2016 標準規定，T91 管材外徑蠕變應變≤1.2%，TP347H（奧氏體耐熱鋼）外徑蠕變應變≤4.5%。根據ASME SA-213/SA-213M 中T91 和TP347H 的成分標準進行比較，結果顯示母材材質均符合標準要求。對焊縫進行化學成分分析，焊材為ERNiCr-3，根據GB/T5620—2008 標準值進行比較，結果符合標準要求。
